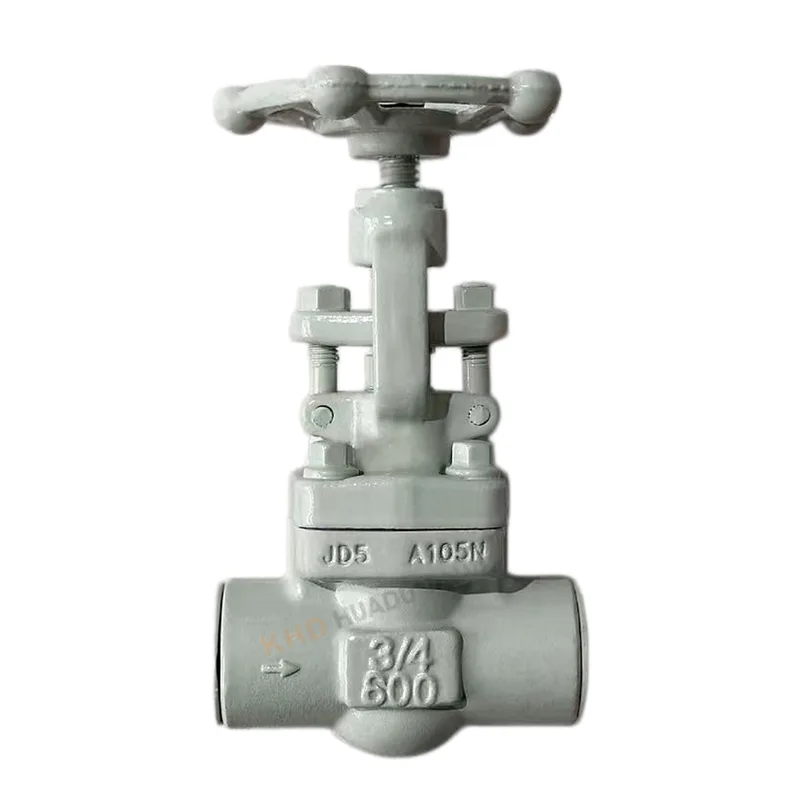

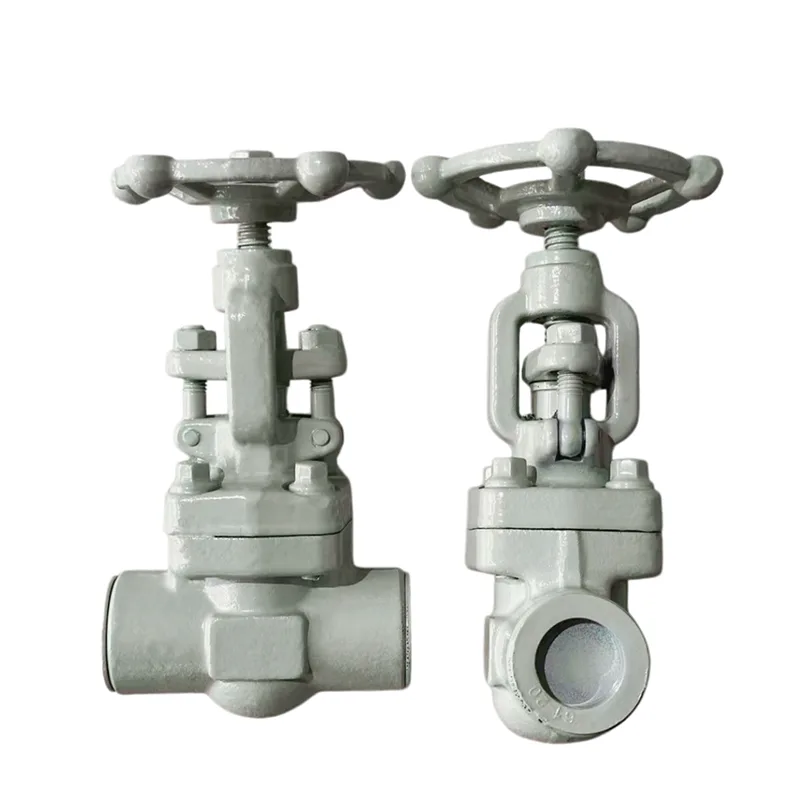

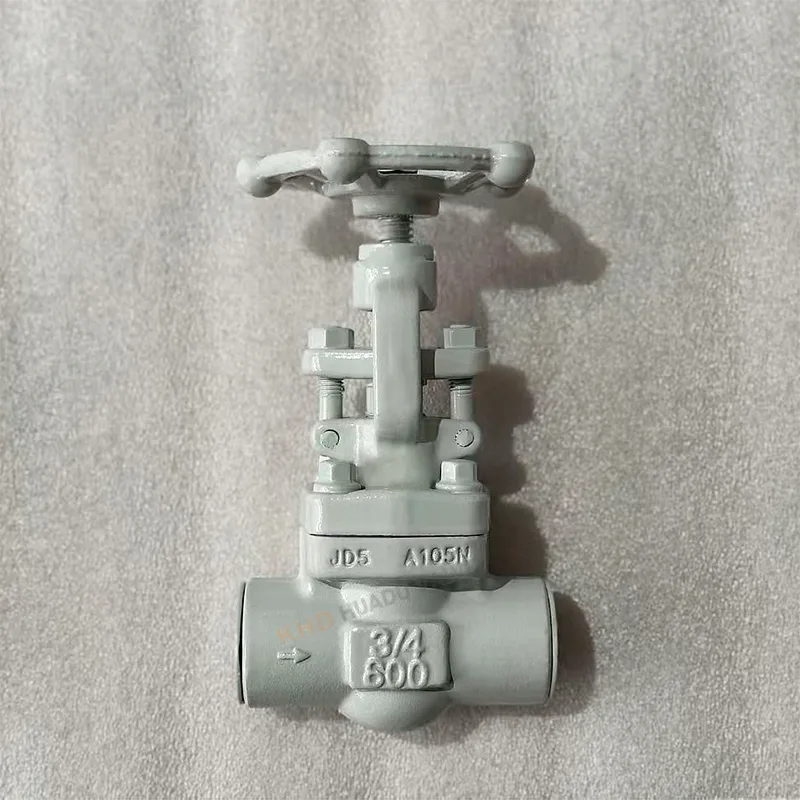

ಸಾಕೆಟ್-ವೆಲ್ಡೆಡ್ ಖೋಟಾ ಗೇಟ್ ವಾಲ್ವ್

ಸಾಕೆಟ್-ವೆಲ್ಡೆಡ್ ಖೋಟಾ ಗೇಟ್ ಕವಾಟವು ಪೈಪ್ಲೈನ್ ​​ಸ್ಥಗಿತಗೊಳಿಸುವಿಕೆ ಮತ್ತು ಹರಿವಿನ ನಿಯಂತ್ರಣಕ್ಕಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾದ ಹೆಚ್ಚಿನ ಒತ್ತಡದ ಕೈಗಾರಿಕಾ ಕವಾಟವಾಗಿದೆ. Huadu ವಾಲ್ವ್ ಗ್ರೂಪ್‌ನಿಂದ ತಯಾರಿಸಲ್ಪಟ್ಟಿದೆ, ಇದು A105N ಖೋಟಾ ಕಾರ್ಬನ್ ಸ್ಟೀಲ್ ಅನ್ನು ಬಳಸುತ್ತದೆ ಮತ್ತು ಇದು ವರ್ಗ 600 ಕೆಲಸದ ಪರಿಸ್ಥಿತಿಗಳಿಗೆ ಸೂಕ್ತವಾಗಿದೆ. ಇದು ಪೆಟ್ರೋಲಿಯಂ, ರಾಸಾಯನಿಕ, ಶಕ್ತಿ ಮತ್ತು ಹೆಚ್ಚಿನ ಒತ್ತಡದ ಉಗಿ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲ್ಪಡುತ್ತದೆ, ಅಲ್ಲಿ ಸುರಕ್ಷತೆ ಮತ್ತು ಸೀಲಿಂಗ್ ಕಾರ್ಯಕ್ಷಮತೆ ನಿರ್ಣಾಯಕವಾಗಿದೆ. ಸಾಕೆಟ್-ವೆಲ್ಡೆಡ್ ನಕಲಿ ಗೇಟ್ ಕವಾಟವು ಬೇಡಿಕೆಯ ಪರಿಸರದಲ್ಲಿ ಸ್ಥಿರ ಕಾರ್ಯಾಚರಣೆ ಮತ್ತು ದೀರ್ಘ ಸೇವಾ ಜೀವನವನ್ನು ಖಚಿತಪಡಿಸುತ್ತದೆ.

ಕಚ್ಚಾ ವಸ್ತು ಮತ್ತು ರಚನಾತ್ಮಕ ಪ್ರಯೋಜನಗಳು

ಉತ್ತಮ ಗುಣಮಟ್ಟದ ಖೋಟಾ ಸ್ಟೀಲ್ ದೇಹ

ಸಾಕೆಟ್-ವೆಲ್ಡೆಡ್ ಖೋಟಾ ಗೇಟ್ ಕವಾಟವನ್ನು A105N ಖೋಟಾ ಕಾರ್ಬನ್ ಸ್ಟೀಲ್ನಿಂದ ತಯಾರಿಸಲಾಗುತ್ತದೆ, ಇದು ಖಚಿತಪಡಿಸುತ್ತದೆ:

ಹೆಚ್ಚಿನ ಶಕ್ತಿ ಮತ್ತು ಸಾಂದ್ರತೆ

ಅತ್ಯುತ್ತಮ ಪ್ರಭಾವ ಪ್ರತಿರೋಧ

ರಂಧ್ರಗಳು ಅಥವಾ ಮರಳು ರಂಧ್ರಗಳಂತಹ ಎರಕದ ದೋಷಗಳಿಲ್ಲ

ಕಟ್ಟುನಿಟ್ಟಾದ ವಸ್ತು ತಪಾಸಣೆ

ಪ್ರತಿ ಬ್ಯಾಚ್ ಕಚ್ಚಾ ಸಾಮಗ್ರಿಗಳನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಸ್ಪೆಕ್ಟ್ರಲ್ ವಿಶ್ಲೇಷಣೆಯನ್ನು ಬಳಸಿಕೊಂಡು ಪರೀಕ್ಷಿಸಲಾಗುತ್ತದೆ:

ನಿಖರವಾದ ರಾಸಾಯನಿಕ ಸಂಯೋಜನೆ

ಮರುಬಳಕೆಯ ಅಥವಾ ಗುಣಮಟ್ಟವಿಲ್ಲದ ವಸ್ತುಗಳಿಲ್ಲ

ಸ್ಥಿರ ಯಾಂತ್ರಿಕ ಕಾರ್ಯಕ್ಷಮತೆ

ಸಾಕೆಟ್-ವೆಲ್ಡ್ ಸಂಪರ್ಕ ಪ್ರಯೋಜನಗಳು

ಸಾಕೆಟ್-ವೆಲ್ಡೆಡ್ ಖೋಟಾ ಗೇಟ್ ವಾಲ್ವ್ ಸಂಪರ್ಕದ ಪ್ರಕಾರವು ಒದಗಿಸುತ್ತದೆ:

ಬಲವಾದ ಸೀಲಿಂಗ್ ಕಾರ್ಯಕ್ಷಮತೆ

ಫ್ಲೇಂಜ್‌ಗಳಿಗಿಂತ ಉತ್ತಮವಾದ ಹೆಚ್ಚಿನ ಒತ್ತಡದ ಪ್ರತಿರೋಧ

ನಿರ್ಣಾಯಕ ವ್ಯವಸ್ಥೆಯಲ್ಲಿ ಸೋರಿಕೆ ಅಪಾಯವನ್ನು ಕಡಿಮೆ ಮಾಡಲಾಗಿದೆ

ತಾಂತ್ರಿಕ ವಿಶೇಷಣಗಳು

ಪ್ರಮಾಣಿತ ನಿಯತಾಂಕಗಳು

ಗಾತ್ರ: DN15–DN50 (ನಿಯಮಿತ ಸ್ಟಾಕ್)

ಒತ್ತಡದ ರೇಟಿಂಗ್: ವರ್ಗ 300 / ವರ್ಗ 600

ವಸ್ತು: A105N ಖೋಟಾ ಕಾರ್ಬನ್ ಸ್ಟೀಲ್

ಕೌಟುಂಬಿಕತೆ: ಸಾಕೆಟ್-ವೆಲ್ಡೆಡ್ ಖೋಟಾ ಗೇಟ್ ಕವಾಟ

ತಾಪಮಾನದ ಶ್ರೇಣಿ: -29°C ನಿಂದ 570°C

ಉತ್ಪಾದನಾ ಪ್ರಕ್ರಿಯೆ

ಸಾಕೆಟ್-ವೆಲ್ಡೆಡ್ ಖೋಟಾ ಗೇಟ್ ಕವಾಟವನ್ನು ಇದರ ಮೂಲಕ ಉತ್ಪಾದಿಸಲಾಗುತ್ತದೆ:

ಇಂಟಿಗ್ರಲ್ ಡೈ ಫೋರ್ಜಿಂಗ್

ಶಾಖ ಚಿಕಿತ್ಸೆ (ಸಾಮಾನ್ಯಗೊಳಿಸುವ ಪ್ರಕ್ರಿಯೆ)

CNC ನಿಖರವಾದ ಯಂತ್ರ

ಕಾರ್ಯಕ್ಷಮತೆಯ ವೈಶಿಷ್ಟ್ಯಗಳು

ಮೈಕ್ರಾನ್-ಲೆವೆಲ್ ಸೀಲಿಂಗ್ ಮೇಲ್ಮೈ ನಿಖರತೆ

ಶೂನ್ಯ-ಸೋರಿಕೆ ಸೀಲಿಂಗ್ ಕಾರ್ಯಕ್ಷಮತೆ

ಜ್ಯಾಮಿಂಗ್ ಇಲ್ಲದೆ ಸ್ಮೂತ್ ಕಾರ್ಯಾಚರಣೆ

ಹೆಚ್ಚಿನ ತಾಪಮಾನದ ಉಗಿ ವ್ಯವಸ್ಥೆಗಳಿಗೆ ಸೂಕ್ತವಾಗಿದೆ

ಅಪ್ಲಿಕೇಶನ್ ಪ್ರದೇಶಗಳು

ತೈಲ ಮತ್ತು ಅನಿಲ ಉದ್ಯಮ

ಸಾಕೆಟ್-ವೆಲ್ಡೆಡ್ ಖೋಟಾ ಗೇಟ್ ಕವಾಟವನ್ನು ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ:

ರಿಫೈನರಿ ಪೈಪ್‌ಲೈನ್‌ಗಳು

ತೈಲ ಪ್ರಸರಣ ವ್ಯವಸ್ಥೆಗಳು

ನೈಸರ್ಗಿಕ ಅನಿಲ ಸೌಲಭ್ಯಗಳು

ರಾಸಾಯನಿಕ ಉದ್ಯಮ

ಅಧಿಕ ಒತ್ತಡದ ರಾಸಾಯನಿಕ ಪೈಪ್ಲೈನ್ಗಳು

ನಾಶಕಾರಿ ದ್ರವ ನಿಯಂತ್ರಣ ವ್ಯವಸ್ಥೆಗಳು

ರಿಯಾಕ್ಟರ್ ಇನ್ಲೆಟ್ / ಔಟ್ಲೆಟ್ ಸಿಸ್ಟಮ್ಸ್

ಪವರ್ ಇಂಡಸ್ಟ್ರಿ

ಉಗಿ ಪೈಪ್ಲೈನ್ಗಳು

ಉಷ್ಣ ಶಕ್ತಿ ವ್ಯವಸ್ಥೆಗಳು

ಕಂಡೆನ್ಸೇಟ್ ಪೈಪ್ಲೈನ್ಗಳು

ಸಾಮಾನ್ಯ ಕೈಗಾರಿಕಾ ಬಳಕೆ

ಹೆಚ್ಚಿನ ಒತ್ತಡದ ಸಣ್ಣ ವ್ಯಾಸದ ಪೈಪ್ಲೈನ್ಗಳು

ಸಲಕರಣೆ ಪ್ರತ್ಯೇಕ ವ್ಯವಸ್ಥೆಗಳು

ಸುರಕ್ಷತೆ ಸ್ಥಗಿತಗೊಳಿಸುವ ಅಪ್ಲಿಕೇಶನ್‌ಗಳು

ಪ್ರಮುಖ ಲಕ್ಷಣಗಳು

FAQ

ಸಾಕೆಟ್-ವೆಲ್ಡ್ ಸಂಪರ್ಕ ಎಂದರೇನು?

ಸಾಕೆಟ್-ವೆಲ್ಡ್ ಸಂಪರ್ಕವು ಪೈಪ್ ಸೇರುವ ವಿಧಾನವಾಗಿದ್ದು, ಅಲ್ಲಿ ಪೈಪ್ ಅನ್ನು ರಿಸೆಸ್ಡ್ ಸಾಕೆಟ್‌ಗೆ ಸೇರಿಸಲಾಗುತ್ತದೆ ಮತ್ತು ನಂತರ ಹೊರಗಿನ ಸುತ್ತಲೂ ಬೆಸುಗೆ ಹಾಕಲಾಗುತ್ತದೆ. ಇದನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಹೆಚ್ಚಿನ ಒತ್ತಡ, ಸಣ್ಣ ವ್ಯಾಸದ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ಬಳಸಲಾಗುತ್ತದೆ.

ಸಾಕೆಟ್-ವೆಲ್ಡೆಡ್ ಖೋಟಾ ಗೇಟ್ ಕವಾಟದ ಸಂದರ್ಭದಲ್ಲಿ, ಪೈಪ್ ಅನ್ನು ವಾಲ್ವ್ ಎಂಡ್ ಸಾಕೆಟ್‌ಗೆ ಸೇರಿಸಲಾಗುತ್ತದೆ ಮತ್ತು ಬಲವಾದ, ಸೋರಿಕೆ-ನಿರೋಧಕ ಜಂಟಿಯಾಗಿ ರೂಪಿಸಲು ಬೆಸುಗೆ ಹಾಕಲಾಗುತ್ತದೆ.

ಸಾಕೆಟ್-ವೆಲ್ಡ್ ಸಂಪರ್ಕದ ಪ್ರಮುಖ ಲಕ್ಷಣಗಳು

ಹೆಚ್ಚಿನ ಶಕ್ತಿ ಮತ್ತು ಒತ್ತಡದ ಪ್ರತಿರೋಧ

ಅತ್ಯುತ್ತಮ ಸೀಲಿಂಗ್ ಕಾರ್ಯಕ್ಷಮತೆ

DN15-DN50 ಸಣ್ಣ ಪೈಪ್‌ಲೈನ್‌ಗಳಿಗೆ ಸೂಕ್ತವಾಗಿದೆ

ಥ್ರೆಡ್ ಕೀಲುಗಳಿಗೆ ಹೋಲಿಸಿದರೆ ಸೋರಿಕೆಯ ಅಪಾಯವನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ

ತೈಲ, ಅನಿಲ ಮತ್ತು ಉಗಿ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ಸಾಮಾನ್ಯವಾಗಿದೆ

ಬೆಸುಗೆ ಹಾಕುವ ಮೊದಲು ಸಾಕೆಟ್-ವೆಲ್ಡ್ ಕವಾಟಗಳನ್ನು ಡಿಸ್ಅಸೆಂಬಲ್ ಮಾಡಬೇಕೇ?

ಹೌದು, ಸಂಪೂರ್ಣವಾಗಿ. ಸಾಕೆಟ್-ವೆಲ್ಡೆಡ್ ಖೋಟಾ ಗೇಟ್ ಕವಾಟವನ್ನು ಸ್ಥಾಪಿಸುವ ಮೊದಲು, ವೆಲ್ಡಿಂಗ್ ಸಮಯದಲ್ಲಿ ಕವಾಟವನ್ನು ಭಾಗಶಃ ಜೋಡಿಸಬಾರದು.

ಸರಿಯಾದ ಅನುಸ್ಥಾಪನಾ ಅಭ್ಯಾಸ:

ಸಾಧ್ಯವಾದರೆ ಆಂತರಿಕ ಘಟಕಗಳನ್ನು ತೆಗೆದುಹಾಕಿ (ಅಥವಾ ಕವಾಟವು ಸಂಪೂರ್ಣವಾಗಿ ತೆರೆದಿರುವುದನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಿ)

ಪೈಪ್ ಅನ್ನು ಸಂಪೂರ್ಣವಾಗಿ ಸಾಕೆಟ್ಗೆ ಸೇರಿಸಿ

ಸಣ್ಣ ವಿಸ್ತರಣೆ ಅಂತರವನ್ನು ನಿರ್ವಹಿಸಿ (~1.5–2 ಮಿಮೀ)

ಬಾಹ್ಯ ಜಂಟಿ ಮೇಲೆ ಮಾತ್ರ ವೆಲ್ಡಿಂಗ್ ಅನ್ನು ನಿರ್ವಹಿಸಿ

ಕವಾಟವನ್ನು ನಿರ್ವಹಿಸುವ ಮೊದಲು ತಂಪಾಗಿಸಲು ಅನುಮತಿಸಿ

ಪ್ರಮುಖ ಟಿಪ್ಪಣಿಗಳು:

ಕವಾಟದ ದೇಹವನ್ನು ಹೆಚ್ಚು ಬಿಸಿ ಮಾಡುವುದನ್ನು ತಪ್ಪಿಸಿ

ವೆಲ್ಡಿಂಗ್ ಸ್ಲ್ಯಾಗ್ ಅನ್ನು ಕವಾಟದ ಕುಹರದೊಳಗೆ ಪ್ರವೇಶಿಸುವುದನ್ನು ತಡೆಯಿರಿ

ಬೆಸುಗೆ ಹಾಕುವ ಮೊದಲು ಸರಿಯಾದ ಜೋಡಣೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಿ

ಅಸಮರ್ಪಕ ವೆಲ್ಡಿಂಗ್ ಸೀಲಿಂಗ್ ಮೇಲ್ಮೈಗಳನ್ನು ಹಾನಿಗೊಳಿಸುತ್ತದೆ ಮತ್ತು ಕವಾಟದ ಜೀವನವನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ.

ಓಎಸ್ & ವೈ ಮತ್ತು ಬೋಲ್ಟ್ ಬಾನೆಟ್ ನಡುವಿನ ವ್ಯತ್ಯಾಸವೇನು?

ಇವು ಗೇಟ್ ಕವಾಟಗಳಲ್ಲಿ ಬಳಸಲಾಗುವ ಎರಡು ವಿಭಿನ್ನ ರಚನಾತ್ಮಕ ವಿನ್ಯಾಸಗಳಾಗಿವೆ.

OS&Y (ಹೊರಗಿನ ತಿರುಪು ಮತ್ತು ನೊಗ)

ಕಾಂಡದ ದಾರವು ಕವಾಟದ ದೇಹದ ಹೊರಗಿದೆ

ಗೋಚರಿಸುವ ಕಾಂಡದ ಚಲನೆಯು ತೆರೆದ / ನಿಕಟ ಸ್ಥಿತಿಯನ್ನು ಸೂಚಿಸುತ್ತದೆ

ಸುಲಭ ನಿರ್ವಹಣೆ ಮತ್ತು ಕಾರ್ಯಾಚರಣೆಯ ಮೇಲ್ವಿಚಾರಣೆ

ಅಗ್ನಿಶಾಮಕ ರಕ್ಷಣೆ ಮತ್ತು ಕೈಗಾರಿಕಾ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ಸಾಮಾನ್ಯವಾಗಿದೆ

ಬೋಲ್ಟೆಡ್ ಬಾನೆಟ್

ಬೋಲ್ಟ್ಗಳನ್ನು ಬಳಸಿಕೊಂಡು ಕವಾಟದ ದೇಹಕ್ಕೆ ಬಾನೆಟ್ ಅನ್ನು ಸಂಪರ್ಕಿಸಲಾಗಿದೆ

ಆಂತರಿಕ ಕಾಂಡದ ವಿನ್ಯಾಸ (ಬಾಹ್ಯವಾಗಿ ಗೋಚರಿಸುವುದಿಲ್ಲ)

ಕಾಂಪ್ಯಾಕ್ಟ್ ರಚನೆ

ಸಾಮಾನ್ಯ ಕೈಗಾರಿಕಾ ಅನ್ವಯಿಕೆಗಳಲ್ಲಿ ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ

ಸರಳ ಹೋಲಿಕೆ:

OS&Y = ಬಾಹ್ಯ ಗೋಚರತೆ + ಸುಲಭ ಕಾರ್ಯಾಚರಣೆಯ ಮೇಲ್ವಿಚಾರಣೆ

ಬೋಲ್ಟೆಡ್ ಬಾನೆಟ್ = ಕಾಂಪ್ಯಾಕ್ಟ್ + ವೆಚ್ಚ-ಪರಿಣಾಮಕಾರಿ ರಚನೆ

ಯೋಜನೆಯ ಅವಶ್ಯಕತೆಗಳನ್ನು ಅವಲಂಬಿಸಿ ಸಾಕೆಟ್-ವೆಲ್ಡೆಡ್ ಖೋಟಾ ಗೇಟ್ ಕವಾಟದಲ್ಲಿ ಎರಡೂ ವಿಧಗಳನ್ನು ಅನ್ವಯಿಸಬಹುದು.
